Lắng đọng phủ mẫu là một trong những trụ cột quan trọng của khoa học vật liệu hiện đại, đóng vai trò then chốt trong sự phát triển của vi điện tử, công nghệ nano, quang học, năng lượng, sinh học và rất nhiều lĩnh vực kỹ thuật cao khác. Về bản chất, lắng đọng (deposition) là quá trình tạo ra một lớp vật liệu mỏng – thường có độ dày từ vài nanomet đến vài micromet – trên bề mặt của một nền (substrate). Lớp vật liệu này được gọi là lớp phủ (coating) hoặc màng mỏng (thin film). Dù rất mỏng, nhưng các màng này lại quyết định phần lớn tính chất chức năng của linh kiện, từ khả năng dẫn điện, cách điện, phản xạ ánh sáng, bảo vệ bề mặt, cho tới tương tác sinh học hay hoạt tính xúc tác.
Khái niệm “màng mỏng” (thin film) cần được hiểu không chỉ đơn thuần là một lớp vật liệu mỏng về mặt hình học, mà còn là một hệ vật chất có cấu trúc, tính chất và hành vi vật lý – hóa học khác biệt rõ rệt so với vật liệu khối (bulk material). Khi độ dày giảm xuống thang nanomet, các hiệu ứng bề mặt, hiệu ứng lượng tử, sự gián đoạn mạng tinh thể và tương tác giữa màng với nền trở nên chi phối. Chính vì vậy, phương pháp tạo ra màng – tức phương pháp lắng đọng phủ mẫu – ảnh hưởng trực tiếp đến cấu trúc vi mô, kích thước hạt, trạng thái vô định hình hay tinh thể, ứng suất dư, độ bám dính và độ bền của màng.
Trong thực tiễn nghiên cứu và sản xuất, không tồn tại một phương pháp lắng đọng “tối ưu cho mọi trường hợp”. Mỗi kỹ thuật lắng đọng được phát triển dựa trên một nguyên lý vật lý hoặc hóa học nhất định, có những ưu điểm nổi bật nhưng đồng thời cũng tồn tại các giới hạn về vật liệu, nhiệt độ, chi phí hay khả năng mở rộng quy mô. Do đó, việc hiểu sâu bản chất của từng phương pháp, các thuật ngữ then chốt đi kèm, cũng như mối liên hệ giữa điều kiện lắng đọng và tính chất màng là yêu cầu bắt buộc đối với các nhà nghiên cứu, kỹ sư R&D và kỹ thuật viên phòng thí nghiệm.
Một cách tổng quát, các phương pháp lắng đọng phủ mẫu thường được chia thành ba nhóm lớn: lắng đọng pha vật lý (Physical Vapor Deposition – PVD), lắng đọng pha hóa học (Chemical Vapor Deposition – CVD) và các phương pháp lắng đọng từ dung dịch hoặc môi trường lỏng (solution-based deposition). Ngoài ra còn có các kỹ thuật đặc thù như lắng đọng điện hóa, lắng đọng lớp phân tử, hay các phương pháp lai ghép giữa vật lý và hóa học. Cách phân loại này không chỉ mang tính học thuật mà còn giúp người sử dụng nhanh chóng định hướng lựa chọn công nghệ phù hợp cho một ứng dụng cụ thể.

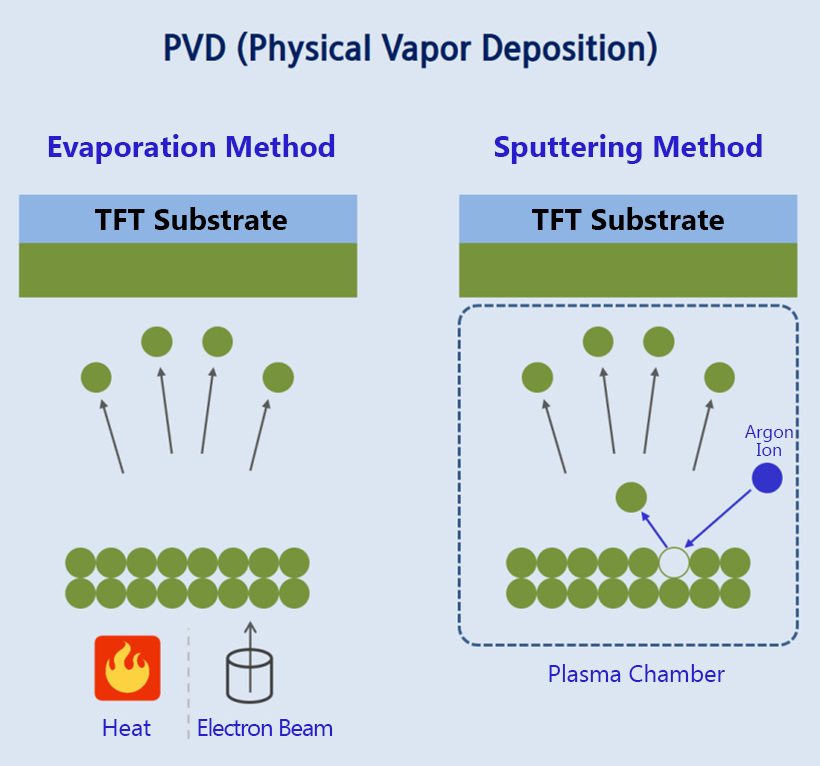

Lắng đọng pha vật lý, thường được gọi tắt là PVD, dựa trên nguyên lý chuyển vật liệu từ trạng thái rắn sang trạng thái hơi hoặc plasma bằng các tác động vật lý như nhiệt, chùm electron hay ion năng lượng cao, sau đó để vật liệu ngưng tụ trở lại trên bề mặt nền. Từ khóa cốt lõi của PVD là “vật lý” – nghĩa là không có hoặc rất ít phản ứng hóa học xảy ra trong quá trình hình thành màng. Các nguyên tử hoặc cụm nguyên tử của vật liệu phủ di chuyển trong môi trường chân không và bám lên nền chủ yếu nhờ năng lượng động học và tương tác bề mặt.
3.1. Bay hơi nhiệt (Thermal Evaporation)
Một trong những kỹ thuật PVD cổ điển và dễ tiếp cận nhất là bay hơi nhiệt (thermal evaporation). Trong phương pháp này, vật liệu phủ được đặt trong một nguồn nung (thường là thuyền nung bằng kim loại chịu nhiệt hoặc dây tungsten) và được gia nhiệt đến nhiệt độ đủ cao để bay hơi. Môi trường chân không cao giúp giảm va chạm với phân tử khí, cho phép các nguyên tử bay hơi di chuyển theo quỹ đạo gần như thẳng đến bề mặt nền. Khi chạm vào nền có nhiệt độ thấp hơn, chúng mất năng lượng và ngưng tụ, tạo thành màng mỏng. Các thuật ngữ quan trọng gắn liền với bay hơi nhiệt bao gồm tốc độ bay hơi, áp suất chân không, hệ số bám dính và độ phủ bề mặt. Ưu điểm lớn của phương pháp này là thiết bị đơn giản, chi phí tương đối thấp và độ tinh khiết cao của màng. Tuy nhiên, nhược điểm là khả năng phủ kém trên các bề mặt có hình dạng phức tạp và độ bám dính của màng thường không cao nếu không có lớp trung gian.
3.2. Bay hơi bằng chùm electron (Electron-beam Evaporation)

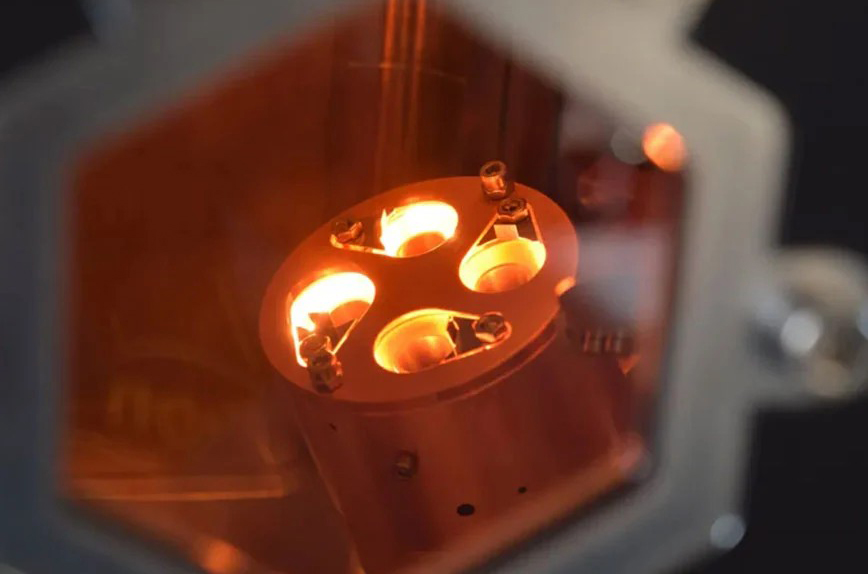

Khi vật liệu phủ có nhiệt độ nóng chảy rất cao hoặc khó bay hơi bằng gia nhiệt thông thường, kỹ thuật bay hơi bằng chùm electron (electron-beam evaporation) trở thành lựa chọn hiệu quả. Ở đây, một chùm electron năng lượng cao được hội tụ và bắn vào bề mặt vật liệu phủ, chuyển động năng của electron thành nhiệt cục bộ cực lớn, đủ để làm vật liệu bay hơi. Do năng lượng được tập trung trong một vùng rất nhỏ, phương pháp này cho phép bay hơi các oxide, ceramic hay kim loại chịu nhiệt mà không cần nung nóng toàn bộ buồng. Tuy nhiên, các thuật ngữ như bức xạ thứ cấp, nhiễu điện tích và hư hại do electron cần được cân nhắc, đặc biệt khi phủ lên các nền nhạy cảm.
3.3. Phún xạ (Sputtering – Magnetron Sputtering)

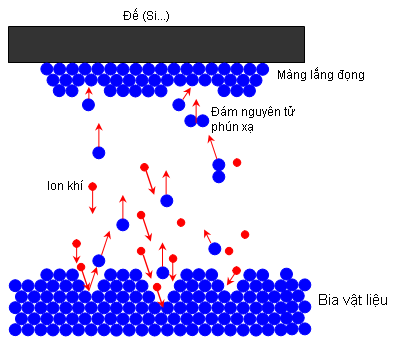

Phún xạ (sputtering) là một nhánh PVD có vai trò đặc biệt quan trọng trong công nghiệp vi điện tử hiện đại. Thay vì làm bay hơi vật liệu bằng nhiệt, phún xạ sử dụng các ion khí (thường là argon) được gia tốc trong điện trường để bắn phá bia vật liệu. Khi ion argon va chạm với bia, động lượng được truyền cho các nguyên tử bia, khiến chúng bật ra khỏi bề mặt và lắng đọng lên nền. Các khái niệm then chốt trong phún xạ bao gồm plasma, điện áp phún xạ, năng lượng ion, hệ số phún xạ và cấu hình điện cực. So với bay hơi, phún xạ tạo ra màng có độ bám dính cao hơn, cấu trúc đặc hơn và thành phần hóa học ổn định hơn, đặc biệt đối với hợp kim hoặc vật liệu đa thành phần. Các biến thể như DC sputtering, RF sputtering hay magnetron sputtering cho phép mở rộng phạm vi vật liệu phủ từ kim loại dẫn điện đến oxide và nitride cách điện.
Nếu PVD dựa chủ yếu vào các quá trình vật lý, thì lắng đọng pha hóa học – CVD – lại khai thác các phản ứng hóa học xảy ra trên bề mặt nền. Trong CVD, các tiền chất (precursor) ở trạng thái khí được đưa vào buồng phản ứng, nơi chúng phân hủy hoặc phản ứng với nhau dưới tác động của nhiệt, plasma hoặc xúc tác, tạo thành lớp màng rắn bám trên nền và các sản phẩm phụ dạng khí được loại bỏ. Từ khóa trung tâm của CVD là “phản ứng bề mặt”. Điều này đồng nghĩa với việc cấu trúc và tính chất của màng phụ thuộc mạnh vào động học phản ứng, nhiệt độ, áp suất và thành phần khí.
4.1. CVD nhiệt (Thermal CVD)
CVD truyền thống thường yêu cầu nhiệt độ cao, đôi khi lên đến vài trăm hoặc hơn một nghìn độ C, để kích hoạt phản ứng hóa học. Nhờ vậy, màng tạo ra có độ tinh khiết cao, mật độ lớn và độ bám dính rất tốt. Các vật liệu kinh điển được lắng đọng bằng CVD bao gồm silicon dioxide, silicon nitride, carbide và nhiều vật liệu bán dẫn khác. Tuy nhiên, nhiệt độ cao cũng là hạn chế lớn, khiến CVD không phù hợp với các nền polymer, sinh học hoặc các cấu trúc đã hoàn thiện.
4.2. PECVD – CVD tăng cường plasma
Để khắc phục hạn chế về nhiệt độ, kỹ thuật CVD tăng cường plasma (PECVD) đã được phát triển. Trong PECVD, plasma được sử dụng để kích hoạt và phân hủy tiền chất khí ở nhiệt độ nền thấp hơn nhiều so với CVD nhiệt. Plasma cung cấp năng lượng thông qua electron năng lượng cao, cho phép phản ứng xảy ra ngay cả khi nền chỉ ở nhiệt độ vài trăm độ hoặc thấp hơn. Các khái niệm như mật độ plasma, năng lượng ion, và thành phần radical đóng vai trò quyết định chất lượng màng. PECVD đặc biệt phổ biến trong sản xuất pin mặt trời màng mỏng, lớp cách điện và lớp bảo vệ trong vi mạch.
4.3. ALD – Lắng đọng lớp nguyên tử (Atomic Layer Deposition)
Một bước tiến quan trọng của công nghệ lắng đọng là sự ra đời của lắng đọng lớp nguyên tử (Atomic Layer Deposition – ALD). ALD có thể được xem là một dạng đặc biệt của CVD, nhưng với cơ chế phản ứng tự giới hạn. Thay vì đưa đồng thời các tiền chất vào buồng phản ứng, ALD cung cấp từng tiền chất theo chu kỳ riêng biệt. Mỗi chu kỳ chỉ tạo ra một lớp vật liệu dày cỡ một đơn lớp nguyên tử. Nhờ cơ chế này, độ dày màng có thể được kiểm soát chính xác đến từng angstrom, và độ phủ bề mặt đạt mức gần như hoàn hảo ngay cả trên các cấu trúc nano có tỷ lệ khung hình rất cao. Thuật ngữ “self-limiting reaction” là chìa khóa để hiểu ALD. Nhược điểm lớn nhất của ALD là tốc độ lắng đọng chậm và chi phí thiết bị cao, nhưng đổi lại là độ chính xác và tính lặp lại vượt trội.
Song song với các kỹ thuật dựa trên chân không và khí, các phương pháp lắng đọng từ dung dịch lại nổi bật nhờ sự đơn giản, chi phí thấp và khả năng triển khai linh hoạt trong phòng thí nghiệm. Trong nhóm này, spin coating là kỹ thuật phổ biến nhất. Dung dịch chứa vật liệu phủ được nhỏ lên bề mặt nền, sau đó nền được quay với tốc độ cao để lực ly tâm phân bố dung dịch thành một lớp mỏng đồng đều. Độ dày màng phụ thuộc vào độ nhớt dung dịch, tốc độ quay và thời gian quay. Spin coating gắn liền với các thuật ngữ như photoresist, sol–gel và polymer film, và được sử dụng rộng rãi trong chế tạo vi mạch và nghiên cứu vật liệu mới.
5.1. Spin coating và Dip coating
Dip coating, hay nhúng phủ, là phương pháp trong đó nền được nhúng vào dung dịch phủ và sau đó rút ra với tốc độ được kiểm soát. Khi dung dịch chảy xuống dưới tác dụng của trọng lực và lực bề mặt, một lớp màng mỏng hình thành và sau đó được làm khô hoặc xử lý nhiệt. Các khái niệm như tốc độ rút, độ nhớt và sức căng bề mặt quyết định độ dày và độ đồng đều của màng. Dip coating đặc biệt phù hợp với các nền có hình dạng phức tạp hoặc kích thước lớn.
5.2. Spray coating – Phun phủ màng mỏng
Spray coating, hay phun phủ, sử dụng dòng khí để phun sương dung dịch lên bề mặt nền, thường được gia nhiệt để dung môi bay hơi nhanh chóng. Phương pháp này cho phép phủ trên diện tích rất lớn và dễ mở rộng quy mô công nghiệp, nhưng độ đồng đều và độ chính xác về độ dày thường kém hơn so với spin coating. Tuy vậy, trong các ứng dụng như pin mặt trời màng mỏng, lớp phủ bảo vệ hoặc màng dẫn trong suốt, spray coating vẫn giữ vai trò quan trọng.
Ngoài các phương pháp trên, lắng đọng điện hóa (electrodeposition) là một kỹ thuật đặc thù, dựa trên các phản ứng oxy hóa – khử xảy ra tại điện cực trong dung dịch điện phân. Khi đặt một điện áp thích hợp, các ion kim loại trong dung dịch sẽ di chuyển và bị khử trên bề mặt điện cực, tạo thành lớp phủ kim loại. Các thuật ngữ như mật độ dòng, thế điện cực và hiệu suất dòng là những yếu tố then chốt ảnh hưởng đến chất lượng màng. Lắng đọng điện hóa có ưu điểm lớn là nhiệt độ thấp và chi phí thấp, nhưng chỉ áp dụng cho các nền dẫn điện.
Cuối cùng, cần nhấn mạnh rằng lựa chọn phương pháp lắng đọng phủ mẫu không chỉ phụ thuộc vào vật liệu cần phủ, mà còn phụ thuộc vào mục đích sử dụng, thiết bị phân tích đi kèm và yêu cầu về tính chất màng. Trong nghiên cứu SEM hay TEM, lớp phủ dẫn điện mỏng có thể là yếu tố quyết định chất lượng ảnh. Trong XRD, độ tinh thể và ứng suất dư của màng ảnh hưởng trực tiếp đến phổ nhiễu xạ. Trong các ứng dụng sinh học, tính tương thích sinh học và độ ổn định hóa học của lớp phủ lại là ưu tiên hàng đầu.
Nhìn chung, lắng đọng phủ mẫu không chỉ là một bước kỹ thuật, mà là một lĩnh vực khoa học liên ngành, nơi vật lý, hóa học, khoa học vật liệu và kỹ thuật gặp nhau. Việc hiểu sâu các khái niệm, thuật ngữ và nguyên lý của từng phương pháp không chỉ giúp tối ưu hóa thí nghiệm và sản xuất, mà còn mở ra khả năng thiết kế các vật liệu và cấu trúc hoàn toàn mới, đáp ứng những thách thức ngày càng cao của khoa học và công nghệ hiện đại.
Để mở rộng góc nhìn một cách toàn diện hơn, cần đi sâu vào mối quan hệ giữa phương pháp lắng đọng phủ mẫu và các tính chất quan trọng của màng mỏng. Trong khoa học vật liệu, các từ khóa như cấu trúc vi mô (microstructure), độ kết tinh (crystallinity), kích thước hạt (grain size), độ nhám bề mặt (surface roughness), ứng suất dư (residual stress) và độ bám dính (adhesion) luôn được nhắc đến như những yếu tố quyết định chất lượng lớp phủ. Mỗi phương pháp lắng đọng, thông qua cơ chế hình thành màng khác nhau, sẽ tạo ra các đặc trưng vi cấu trúc khác nhau, từ đó ảnh hưởng trực tiếp đến hiệu năng của linh kiện hoặc mẫu nghiên cứu.
Ví dụ, trong các phương pháp PVD như phún xạ magnetron, năng lượng của các nguyên tử hoặc ion đến bề mặt nền có thể được điều chỉnh thông qua công suất plasma, áp suất khí và khoảng cách bia – nền. Khi năng lượng đến đủ lớn, các nguyên tử bề mặt có khả năng tái sắp xếp, tạo nên màng đặc, ít khuyết tật và có độ bám dính cao. Ngược lại, trong các điều kiện năng lượng thấp, màng có thể xốp hơn, nhiều ranh giới hạt và dễ bong tróc. Đây là lý do tại sao trong các bài viết SEO kỹ thuật, các cụm từ như “phún xạ magnetron”, “lắng đọng PVD độ bám dính cao” hay “màng mỏng chất lượng cao cho SEM” thường xuyên xuất hiện.
Đối với CVD và PECVD, động học phản ứng hóa học đóng vai trò trung tâm. Nhiệt độ nền không chỉ ảnh hưởng đến tốc độ phản ứng mà còn quyết định trạng thái tinh thể của màng. Ở nhiệt độ thấp, màng có xu hướng vô định hình; khi nhiệt độ tăng, các nguyên tử có đủ năng lượng để sắp xếp vào mạng tinh thể ổn định hơn. Chính sự phụ thuộc này khiến các từ khóa như “CVD nhiệt độ cao”, “PECVD nhiệt độ thấp”, “màng SiO2”, “màng Si3N4” trở thành những thuật ngữ quen thuộc trong lĩnh vực bán dẫn và vi điện tử. Ngoài ra, thành phần khí và tỷ lệ tiền chất cũng ảnh hưởng mạnh đến thành phần hóa học, mật độ khuyết tật và hàm lượng tạp chất trong màng.
ALD, với cơ chế phản ứng tự giới hạn, mang lại một cách tiếp cận hoàn toàn khác. Ở đây, mỗi chu kỳ ALD được thiết kế để chỉ tạo ra một lớp nguyên tử hoặc phân tử đơn, bất kể thời gian cấp tiền chất dài hay ngắn. Điều này giúp loại bỏ sự phụ thuộc vào hình dạng bề mặt, cho phép phủ đồng đều trên các cấu trúc ba chiều phức tạp như lỗ sâu, rãnh hẹp hay vật liệu xốp. Trong bối cảnh SEO và truyền thông khoa học, các cụm từ như “ALD phủ nano”, “lắng đọng lớp nguyên tử”, “màng mỏng kiểm soát ở cấp nguyên tử” thường được dùng để nhấn mạnh ưu thế vượt trội của công nghệ này trong nanoelectronics và lưu trữ năng lượng.
Một khía cạnh khác không thể bỏ qua là mối liên hệ giữa lắng đọng phủ mẫu và các kỹ thuật phân tích vật liệu. Trong hiển vi điện tử quét (SEM), các mẫu không dẫn điện thường cần được phủ một lớp kim loại mỏng như vàng, platinum hoặc carbon để tránh tích điện và cải thiện độ tương phản ảnh. Ở đây, các từ khóa như “phủ vàng SEM”, “coating SEM sputter”, “phủ carbon cho SEM” có ý nghĩa thực tiễn rất rõ ràng. Phương pháp phún xạ được ưa chuộng nhờ khả năng tạo lớp phủ rất mỏng, đồng đều và bám dính tốt mà không che lấp chi tiết bề mặt.
Trong hiển vi điện tử truyền qua (TEM), yêu cầu đối với lớp phủ còn khắt khe hơn. Độ dày màng phải được kiểm soát chính xác ở mức nanomet để không cản trở chùm electron. Các kỹ thuật như bay hơi carbon hoặc ALD được sử dụng để tạo các lớp phủ hỗ trợ hoặc lớp bảo vệ mẫu. Do đó, các cụm từ SEO như “carbon coating TEM”, “màng mỏng cho TEM” hay “lắng đọng ALD cho phân tích TEM” thường gắn liền với các phòng thí nghiệm nghiên cứu chuyên sâu.
Trong phân tích nhiễu xạ tia X (XRD), bản thân lớp phủ cũng là đối tượng nghiên cứu. Cấu trúc tinh thể, hướng ưu tiên (preferred orientation) và ứng suất dư của màng có thể được xác định thông qua phổ nhiễu xạ. Phương pháp lắng đọng ảnh hưởng trực tiếp đến các đặc trưng này. Ví dụ, màng lắng đọng bằng sputtering ở áp suất thấp thường có ứng suất nén, trong khi ở áp suất cao có thể xuất hiện ứng suất kéo. Các từ khóa như “màng mỏng XRD”, “ứng suất dư trong màng phủ”, “cấu trúc tinh thể màng mỏng” vì thế mang giá trị cả về mặt khoa học lẫn SEO.
Trong lĩnh vực năng lượng, đặc biệt là pin lithium-ion và pin thể rắn, lắng đọng phủ mẫu đóng vai trò quyết định hiệu năng và độ bền. Các lớp phủ ALD mỏng trên bề mặt điện cực có thể cải thiện độ ổn định hóa học, giảm phản ứng phụ và kéo dài tuổi thọ pin. Các từ khóa như “ALD cho pin lithium”, “lớp phủ bảo vệ điện cực”, “màng oxide nano” ngày càng xuất hiện nhiều trong các bài viết chuyên ngành và nội dung tối ưu hóa công cụ tìm kiếm.
Đối với vật liệu sinh học và y sinh, lớp phủ bề mặt được sử dụng để điều chỉnh tính tương thích sinh học, khả năng bám dính tế bào hoặc khả năng kháng khuẩn. Các phương pháp như dip coating sol–gel, CVD nhiệt độ thấp hoặc plasma polymerization cho phép tạo ra các bề mặt chức năng hóa mà không làm hỏng nền sinh học. Trong bối cảnh này, các cụm từ SEO như “phủ bề mặt sinh học”, “màng mỏng y sinh”, “coating vật liệu sinh học” mang tính định hướng rõ ràng cho đối tượng người đọc.
Từ góc độ công nghiệp và thương mại, lựa chọn phương pháp lắng đọng phủ mẫu còn gắn liền với chi phí đầu tư, khả năng mở rộng quy mô và độ ổn định quy trình. Bay hơi nhiệt và spin coating phù hợp với nghiên cứu và sản xuất nhỏ, trong khi sputtering, CVD và PECVD là xương sống của các dây chuyền sản xuất lớn. ALD, dù chi phí cao, đang dần được tích hợp vào các quy trình sản xuất tiên tiến nhờ nhu cầu ngày càng tăng về độ chính xác ở cấp nano. Các từ khóa như “thiết bị lắng đọng PVD”, “hệ CVD công nghiệp”, “máy ALD” vì thế có giá trị lớn trong nội dung SEO liên quan đến thiết bị khoa học.
Khi xây dựng một bài viết chuyên sâu về các phương pháp lắng đọng phủ mẫu với mục tiêu SEO, điều quan trọng là kết hợp hài hòa giữa kiến thức nền tảng và các từ khóa kỹ thuật. Những cụm từ như “phương pháp lắng đọng phủ mẫu”, “kỹ thuật phủ màng mỏng”, “thin film deposition”, “PVD CVD ALD”, “phủ mẫu SEM TEM XRD” nên được lồng ghép tự nhiên vào nội dung, gắn với ngữ cảnh khoa học cụ thể thay vì liệt kê rời rạc. Cách tiếp cận này không chỉ giúp bài viết thân thiện với công cụ tìm kiếm mà còn mang lại giá trị thực sự cho người đọc.
Tổng kết lại, việc mở rộng và đào sâu kiến thức về lắng đọng phủ mẫu cho thấy đây không chỉ là một tập hợp các kỹ thuật riêng lẻ, mà là một hệ sinh thái công nghệ gắn liền với toàn bộ chuỗi nghiên cứu – phát triển – sản xuất của khoa học vật liệu hiện đại. Từ phòng thí nghiệm nghiên cứu cơ bản đến dây chuyền sản xuất công nghiệp, từ hiển vi điện tử đến pin năng lượng và thiết bị y sinh, các phương pháp lắng đọng phủ mẫu luôn hiện diện như một nền tảng không thể thiếu. Hiểu rõ và vận dụng đúng các kỹ thuật này chính là chìa khóa để tạo ra những vật liệu mới, những linh kiện hiệu năng cao và những giải pháp công nghệ bền vững trong tương lai.
