Trong kỷ nguyên của công nghệ nano và sản xuất vi mô, yêu cầu chế tạo các chi tiết có độ chính xác ở cấp độ nanomet ngày càng trở nên quan trọng. Các lĩnh vực như bán dẫn, MEMS/NEMS, pin năng lượng và vật liệu tiên tiến đòi hỏi công cụ có khả năng xử lý, phân tích và chỉnh sửa vật liệu ở quy mô cực nhỏ, nơi các phương pháp cơ học hay quang học truyền thống không còn đủ khả năng.
Trong bối cảnh đó, hệ thống chùm ion hội tụ (Focused Ion Beam – FIB) nổi lên như một công nghệ chủ đạo. FIB không chỉ là một công cụ cắt khắc vật liệu siêu chính xác, mà còn là một nền tảng phân tích – chế tạo – quan sát tích hợp, cho phép người dùng “nhìn – chạm – chỉnh sửa” vật chất ở cấp độ nguyên tử.
Trong công nghiệp hiện đại, FIB được xem là “dao mổ nano”, có thể vừa khắc, vừa cắt, vừa phân tích, giúp tăng tốc quá trình R&D, hỗ trợ sản xuất, kiểm tra lỗi và cải thiện chất lượng sản phẩm trong hàng loạt ngành nghề.

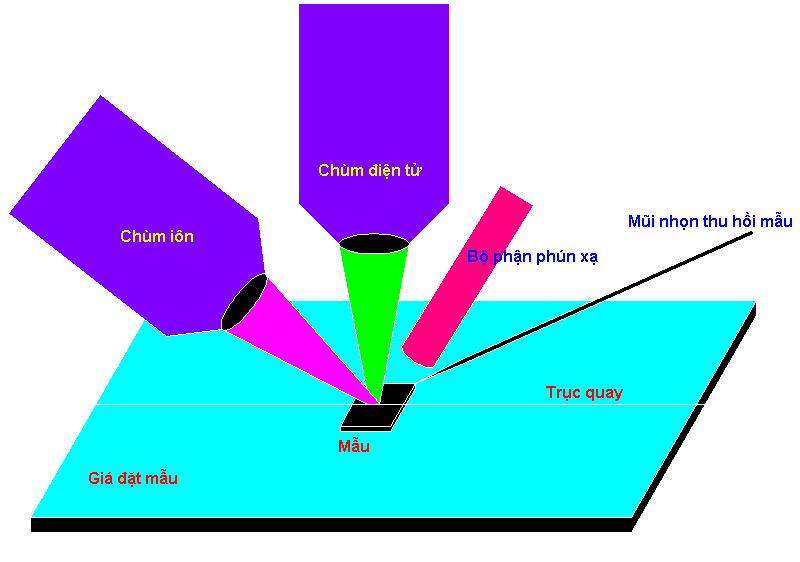

Một hệ thống FIB tiêu chuẩn bao gồm bốn thành phần chính:
Nguồn ion (Ion Source): thường là nguồn phát xạ trường kim loại lỏng (Liquid Metal Ion Source – LMIS), phổ biến nhất dùng Gallium (Ga). Nguồn này tạo ra chùm ion ổn định với kích thước điểm hội tụ có thể nhỏ tới vài nanomet.
Cột ion (Ion Column): điều khiển gia tốc, hội tụ và định hướng chùm ion tới bề mặt mẫu. Hệ thống thấu kính điện – từ giúp điều chỉnh độ hội tụ và năng lượng của chùm ion.
Buồng mẫu (Sample Chamber): nơi đặt mẫu, có thể trang bị thêm bộ điều khiển góc nghiêng, cơ cấu di chuyển chính xác, và hệ thống khí để thực hiện khắc hoặc lắng đọng chọn lọc.
Hệ thống thu tín hiệu và hiển thị: ghi nhận tín hiệu thứ cấp phát ra (electron thứ cấp, ion thứ cấp) để tạo ảnh bề mặt hoặc đo đạc.
Chùm ion Ga⁺ năng lượng cao (thường 1–30 keV) được quét qua bề mặt mẫu. Khi va chạm với vật liệu, các ion này làm bật ra electron thứ cấp và ion thứ cấp – đây là nguồn dữ liệu hình ảnh tương tự như SEM nhưng có độ nhạy về khối lượng cao hơn.
Khi tập trung chùm ion vào một điểm trong thời gian dài hơn, năng lượng truyền vào vật liệu đủ để bắn phá (sputtering) – loại bỏ nguyên tử khỏi bề mặt. Cơ chế này chính là nền tảng cho quá trình khắc, cắt lát, hoặc chuẩn bị mẫu mỏng (thin lamella).
Khắc (Milling): Loại bỏ vật liệu có chọn lọc với độ chính xác cực cao (độ sâu vài nm – vài µm).
Lắng đọng (Deposition): Dưới điều kiện phun khí thích hợp (như Pt(CO)₂ hay W(CO)₆), FIB có thể kích hoạt phản ứng phân hủy, giúp lắng đọng vật liệu tại vị trí mong muốn.
Chụp ảnh (Imaging): Ghi lại cấu trúc vi mô bằng tín hiệu ion thứ cấp (SIM) hoặc electron thứ cấp (nếu kết hợp với SEM).
Chuẩn bị mẫu TEM: Cắt lát siêu mỏng (<100 nm) phục vụ cho kính hiển vi điện tử truyền qua.
Nhờ khả năng vừa “cắt” vừa “xây” vật liệu ở cấp độ nano, FIB trở thành một trong những công cụ linh hoạt nhất của khoa học vật liệu hiện đại.
Để hiểu rõ giá trị của FIB, cần so sánh nó với các kỹ thuật khắc hiện có như laser, plasma và quang khắc. Mỗi phương pháp có ưu điểm và giới hạn riêng, phù hợp cho các mục tiêu khác nhau.
| Tiêu chí | FIB | Laser |
|---|---|---|
| Cơ chế khắc | Sputtering do va chạm ion | Nung nóng – bay hơi bằng năng lượng quang học |
| Độ chính xác | Cực cao (nm) | Trung bình (µm) |
| Vật liệu xử lý | Gần như mọi loại vật liệu, kể cả cách điện | Tốt nhất với vật liệu hấp thụ quang |
| Ảnh hưởng nhiệt | Thấp, gần như không gây vùng ảnh hưởng nhiệt | Có vùng nhiệt lan, dễ làm hỏng cấu trúc nhỏ |
| Tốc độ | Chậm hơn | Nhanh hơn nhiều |
| Ứng dụng điển hình | MEMS, TEM sample, nanodevice | Gia công 3D, khắc vết lớn |
| Tiêu chí | FIB | Plasma |
|---|---|---|
| Cơ chế | Bắn phá vật lý bằng ion hội tụ | Phản ứng hóa học giữa plasma và vật liệu |
| Độ chọn lọc | Thấp hơn (khắc vật lý) | Có thể điều chỉnh chọn lọc cao |
| Kiểm soát hình dạng | Rất chính xác | Khó kiểm soát biên dạng sâu hẹp |
| Tốc độ xử lý | Chậm hơn | Nhanh hơn nhiều |
| Ứng dụng | Khắc cục bộ, sửa mẫu | Xử lý hàng loạt trong sản xuất vi mạch |
| Tiêu chí | FIB | Quang khắc |
|---|---|---|
| Độ phân giải | Tới 5–10 nm | Bị giới hạn bởi bước sóng ánh sáng (~100 nm) |
| Chi phí và quy mô | Cao, cho mẫu nhỏ | Hiệu quả kinh tế khi sản xuất hàng loạt |
| Linh hoạt | Có thể tạo mẫu tùy chỉnh, không cần mặt nạ | Cần mặt nạ quang học cố định |
| Tốc độ | Tương đối chậm | Nhanh khi xử lý wafer lớn |
| Ứng dụng chính | Nghiên cứu, chỉnh sửa, kiểm tra | Sản xuất vi mạch quy mô lớn |
FIB giữ vai trò quan trọng xuyên suốt chuỗi giá trị của ngành bán dẫn:
a. Phân tích lỗi và sửa mạch (Failure Analysis & Circuit Edit)
Khi một chip hoạt động sai, FIB được dùng để:
Mở các lớp kim loại hoặc oxit phủ để tiếp cận vùng nghi ngờ.
Cắt hoặc nối lại mạch vi mô bằng cách khắc/lắng đọng chọn lọc.
Quan sát trực tiếp cấu trúc 3D của transistor, interconnect hoặc via.
Việc có thể sửa mạch trực tiếp trên chip hoàn chỉnh giúp tiết kiệm chi phí thiết kế và rút ngắn thời gian đưa sản phẩm ra thị trường.
Các thiết bị phân tích tiên tiến đòi hỏi mẫu mỏng cực độ. FIB giúp cắt lớp vật liệu chỉ dày vài chục nanomet, đúng vị trí mong muốn, mà không làm biến dạng cấu trúc bên trong.
Trong chip hiện đại, lớp giao diện giữa kim loại – oxit hoặc bán dẫn – điện môi rất quan trọng. FIB cho phép khắc lát cắt chéo và phân tích tại chỗ bằng EDS hay EBSD, giúp hiểu rõ cấu trúc liên kết vật chất.
Hệ thống vi cơ điện tử (MEMS) và nano cơ điện tử (NEMS) gồm các cấu trúc siêu nhỏ, hoạt động dựa trên cơ chế cơ học – điện học – quang học. Độ chính xác hình học của các thành phần này quyết định toàn bộ hiệu năng của thiết bị.
FIB có thể khắc hoặc cắt các màng mỏng Si, SiN, hoặc kim loại, tạo ra khe, rãnh hoặc lỗ với kích thước vài chục nanomet mà không cần chế tạo mặt nạ.
Trong MEMS cảm biến áp suất hoặc gia tốc, FIB được dùng để cắt lát và quan sát lớp liên kết hoặc mối dán vi mô, giúp phát hiện vết nứt, sai lệch hoặc bong tách.
Nhờ khả năng lắng đọng vật liệu chọn lọc, FIB cho phép tạo các điện cực hoặc cấu trúc nối kim loại – bán dẫn – polymer trong cùng một quy trình. Điều này đặc biệt hữu ích trong sản xuất cảm biến hoặc vi bộ truyền động tích hợp.
FIB trở thành công cụ quan trọng trong nghiên cứu và phát triển các loại pin lithium-ion, pin thể rắn, và vật liệu lưu trữ năng lượng tiên tiến.
Các điện cực của pin có cấu trúc phức tạp, bao gồm lớp hoạt tính, chất dẫn và chất kết dính. FIB cho phép cắt lát chéo để quan sát sự phân bố hạt, vết nứt hoặc sự suy thoái sau nhiều chu kỳ sạc – xả.
Bằng cách khắc tuần tự và chụp ảnh sau mỗi lớp, FIB kết hợp với phần mềm tái cấu trúc giúp dựng hình 3D vi cấu trúc điện cực, từ đó tính toán độ xốp, diện tích bề mặt hoạt động, và mật độ vật liệu.
Giao diện giữa điện cực và chất điện ly là yếu tố then chốt ảnh hưởng đến tuổi thọ pin. FIB giúp tiếp cận chính xác vùng giao diện này mà không gây phá hủy toàn bộ mẫu, hỗ trợ cho phân tích hóa học cục bộ bằng EDS hoặc SIMS.
Các hệ FIB hiện đại đang chuyển sang multi-beam (nhiều chùm ion song song) để tăng tốc độ khắc gấp hàng chục lần, đồng thời kết hợp AI để tự động nhận diện vùng cần xử lý, giảm sai số người vận hành.
Cryo-FIB cho phép chuẩn bị mẫu sinh học ở trạng thái đông lạnh, giữ nguyên cấu trúc tế bào tự nhiên mà không gây biến tính. Đây là công cụ quan trọng trong nghiên cứu sinh học cấu trúc và vật liệu mềm.
Bên cạnh Gallium, các nguồn ion Helium, Neon hoặc Xenon đang được khai thác nhằm cải thiện độ phân giải và tốc độ khắc, mở ra nhiều hướng ứng dụng mới.
Hệ thống chùm ion hội tụ (FIB) là một trong những công nghệ nền tảng của sản xuất công nghiệp chính xác thế hệ mới. Với khả năng khắc, lắng đọng và phân tích ở cấp độ nano, FIB không chỉ đóng vai trò trong nghiên cứu khoa học vật liệu mà còn là công cụ thiết yếu trong bán dẫn, MEMS và năng lượng.
Khi kết hợp với các công nghệ khác như SEM, Raman hay EDS, FIB tạo nên một nền tảng phân tích tích hợp, giúp rút ngắn chu kỳ phát triển sản phẩm, nâng cao độ tin cậy và hiệu suất vật liệu. Trong tương lai, với xu hướng tự động hóa và trí tuệ nhân tạo, FIB sẽ tiếp tục giữ vai trò trung tâm trong hành trình chinh phục thế giới nano của nhân loại.
