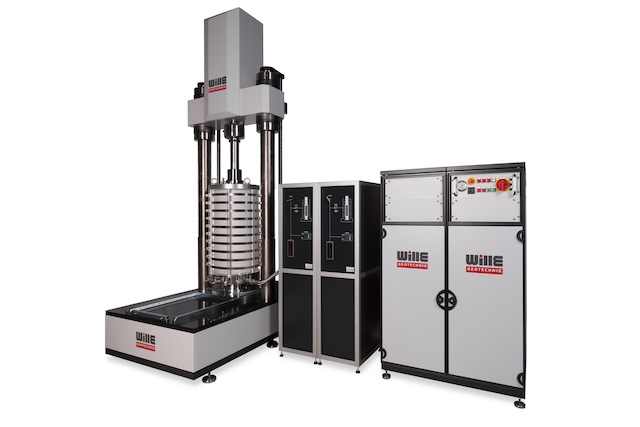

Hệ thống kiểm tra động ba trục đường kính lớn Wille Geotechnik

Hệ thống thử nghiệm ba trục quy mô lớn là hệ thống xây dựng tùy chỉnh được cấu hình dựa trên yêu cầu thử nghiệm của khách hàng. Các hệ thống này được sử dụng để thực hiện các thử nghiệm tĩnh trên các mẫu có kích thước hạt lớn, chẳng hạn như đá dăm đập, đá dăm đường sắt và sỏi.

Hệ thống Thử nghiệm Ba trục Động Đường kính Lớn có thể áp dụng tải trọng lên đến 1000 kN với tần số lên đến 50 Hz trên các mẫu có đường kính lên đến 600 mm. (Hệ thống ba trục siêu lớn có sẵn theo yêu cầu cho các mẫu có kích thước lên đến 1000 mm.)

Khoảng cách cột rộng cho phép lắp đặt các buồng thử nghiệm lớn, ngay cả với các buồng thử nghiệm môi trường và lò nung. Khung tải được trang bị hệ thống trượt khí nén, cho phép dễ dàng di chuyển buồng thử nghiệm ba trục ra khỏi khu vực tải, giúp người vận hành dễ dàng xử lý thiết lập thử nghiệm.

Phần mềm GEOsys đa chức năng mạnh mẽ hỗ trợ tất cả các quy trình thử nghiệm, giúp dễ dàng truy cập vào tất cả các phiên thử nghiệm.

  • Kết cấu độ cứng cao và khung tải được căn chỉnh chính xác
  • Bộ truyền động thủy lực servo tác động kép, ma sát cực thấp
  • Hệ thống tải được thiết kế cho các thử nghiệm ứng suất, biến dạng hoặc kiểm soát vị trí
  • Tải trọng động lên đến 1000kN và 50 Hz
  • Phù hợp với các mẫu có đường kính lên đến 600mm
  • Bộ dụng cụ chuẩn bị mẫu và bộ chuyển đổi cho các kích thước mẫu khác nhau
  • Các buồng ba trục với dải áp suất khác nhau lên đến 2MPa
  • Phần mềm bao gồm các mô-đun thử nghiệm khác nhau, ví dụ: Thử nghiệm ba trục tĩnh tiêu chuẩn (CD, CU và UU), Thử nghiệm đường ứng suất, thử nghiệm động, v.v.

Tải trọng tĩnh tối đa: 1000 kN
Tải trọng động tối đa: 800 kN
Tần số tối đa: 20 Hz / 50 Hz
Kích thước mẫu tối đa: 300 mm / 600 mm
Áp suất buồng đo tối đa: Lên đến 2 MPa
