Nguyên lý và Khái niệm của Hệ thống Hóa Hơi Hóa Học Plasma (PECVD)

1. Khái niệm PECVD

PECVD (Plasma Enhanced Chemical Vapor Deposition) là một phương pháp lắng đọng màng mỏng dựa trên phản ứng hóa học của các hợp chất ở trạng thái khí, trong đó quá trình phản ứng được kích hoạt bởi năng lượng plasma thay vì chỉ dùng nhiệt. Plasma cung cấp năng lượng cần thiết để phá vỡ các liên kết hóa học trong phân tử khí tiền chất, tạo ra các hạt mang năng lượng cao như ion, gốc tự do, electron. Những hạt này sẽ phản ứng ngay cả ở nhiệt độ thấp, giúp hình thành lớp màng rắn trên bề mặt chất nền.

Điểm khác biệt cốt lõi giữa PECVD và CVD nhiệt truyền thống là nhiệt độ xử lý. Trong khi CVD cần nhiệt độ cao (thường > 600 °C) để cung cấp đủ năng lượng cho phản ứng, PECVD chỉ cần nhiệt độ khoảng 150–400 °C, nhờ plasma đóng vai trò chính trong việc cung cấp năng lượng. Điều này cực kỳ quan trọng khi xử lý những vật liệu dễ biến dạng hoặc hỏng ở nhiệt độ cao, chẳng hạn như polymer, màng hữu cơ, hoặc các linh kiện bán dẫn tiên tiến có lớp vật liệu nhạy nhiệt.

PECVD còn có khả năng điều khiển tính chất vi mô và hóa học của lớp màng thông qua các thông số vận hành như tần số nguồn RF, áp suất buồng, công suất plasma, nhiệt độ nền, và tỷ lệ các khí tiền chất. Điều này làm cho PECVD trở thành một công cụ linh hoạt và hiệu quả trong nghiên cứu và sản xuất công nghiệp.

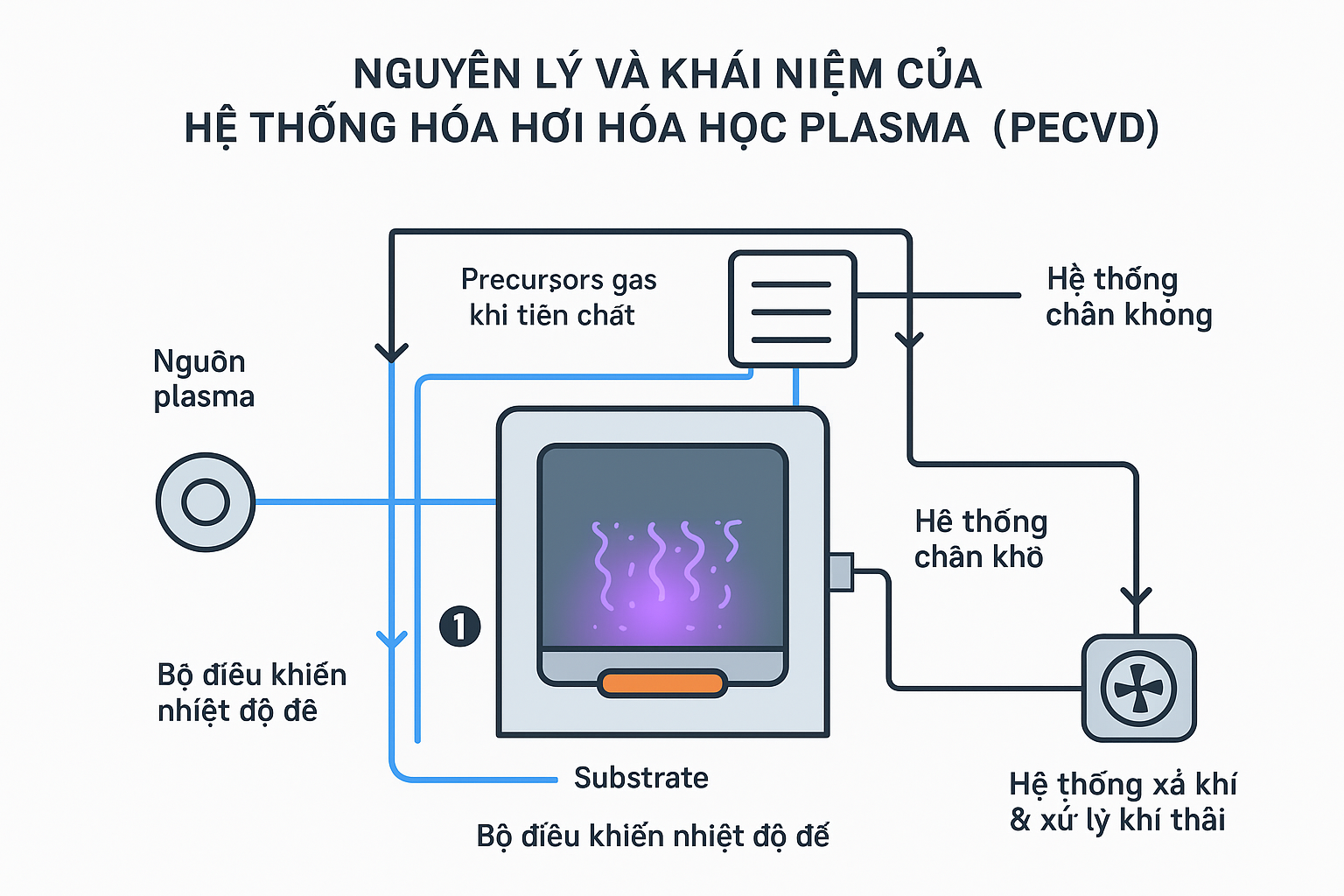

2. Cấu trúc cơ bản của hệ thống PECVD

Một hệ thống PECVD hoàn chỉnh bao gồm nhiều thành phần phối hợp chặt chẽ để duy trì điều kiện plasma ổn định và kiểm soát chính xác quá trình lắng đọng:

• Buồng phản ứng (Reaction Chamber):
  Thường làm từ thép không gỉ hoặc nhôm, bên trong được phủ lớp cách điện hoặc vật liệu chống ăn mòn plasma. Đây là môi trường chân không thấp, nơi diễn ra quá trình ion hóa và phản ứng hóa học. Buồng có cửa quan sát bằng kính thạch anh để theo dõi plasma.

• Nguồn plasma:

  • RF (Radio Frequency, thường là 13,56 MHz): phổ biến trong công nghiệp do tạo plasma ổn định ở áp suất thấp.

  • MW (Microwave, 2,45 GHz): thường cho mật độ plasma cao, phù hợp cho lắng đọng tốc độ nhanh hoặc xử lý diện tích lớn.

  • Nguồn plasma có thể bố trí trực tiếp trong buồng (direct plasma) hoặc ở buồng phụ (remote plasma) để giảm tác động của ion lên bề mặt mẫu.

• Hệ thống cung cấp khí tiền chất (Precursor Gas Delivery System):
  Gồm các Mass Flow Controller (MFC) để điều khiển lưu lượng chính xác từng loại khí. Khí tiền chất phổ biến gồm:

  • SiH₄ (silane) – tạo lớp màng chứa silicon.

  • NH₃ (ammonia) – cung cấp nitơ.

  • O₂, N₂O – cung cấp oxy.

  • CH₄ – cung cấp carbon cho màng chứa C.
    Hệ thống này còn bao gồm đường dẫn khí được gia nhiệt để tránh ngưng tụ và bộ lọc để loại bỏ bụi, hơi ẩm.

• Hệ thống chân không (Vacuum System):
  Gồm bơm cơ học (rotary pump) và bơm turbo phân tử để đạt áp suất vận hành 10⁻¹–10⁻³ Torr. Áp suất thấp giúp tăng độ dài quãng đường tự do trung bình của hạt, giảm va chạm ngẫu nhiên và duy trì plasma ổn định.

• Bộ điều khiển nhiệt độ đế (Substrate Heater):
  Có thể là đế gia nhiệt bằng điện trở hoặc hồng ngoại, cho phép điều chỉnh chính xác nhiệt độ nền từ nhiệt độ phòng đến vài trăm °C. Nhiệt độ ảnh hưởng mạnh tới tốc độ phản ứng và cấu trúc màng.

• Hệ thống xả khí & xử lý khí thải:
  Khí thải thường chứa các hợp chất độc hại (ví dụ: silane, NH₃ chưa phản ứng) nên cần qua burn box (buồng đốt) hoặc scrubber để phân hủy trước khi thải ra môi trường.

3. Nguyên lý hoạt động chi tiết

Quy trình PECVD diễn ra theo chuỗi giai đoạn sau:

1. Khởi tạo và duy trì plasma
   Khi áp dụng điện áp cao tần số RF hoặc MW vào buồng phản ứng chứa khí tiền chất ở áp suất thấp, electron tự do trong khí bị gia tốc và va chạm với phân tử khí, gây ion hóa và phân tách chúng thành ion dương, gốc tự do, electron năng lượng cao. Plasma được hình thành, thể hiện như ánh sáng tím hoặc hồng nhạt bên trong buồng.

2. Phân tách và kích hoạt khí tiền chất
   Trong plasma, năng lượng được truyền tới các phân tử khí, phá vỡ liên kết hóa học (ví dụ: Si–H trong silane), tạo ra các mảnh phân tử có hoạt tính cao. Chúng có khả năng phản ứng nhanh ở nhiệt độ thấp hơn nhiều so với CVD nhiệt.

3. Hình thành lớp màng trên bề mặt mẫu
   Các gốc tự do và ion di chuyển tới bề mặt đế, bám dính và phản ứng với nhau hoặc với bề mặt nền, tạo thành các liên kết hóa học bền vững, hình thành lớp màng rắn. Sự tăng trưởng màng diễn ra đồng đều trên toàn bộ bề mặt nếu phân bố plasma và lưu lượng khí được tối ưu.

4. Loại bỏ sản phẩm phụ
   Các phân tử không bám vào bề mặt hoặc sản phẩm phụ của phản ứng (ví dụ: H₂, NH₃ dư) sẽ bị hút ra khỏi buồng qua hệ thống chân không và đưa tới bộ xử lý khí thải.

4. Ưu điểm nổi bật của PECVD

• Nhiệt độ xử lý thấp: Giúp chế tạo màng trên vật liệu nhạy nhiệt mà không làm hỏng cấu trúc.

• Khả năng điều chỉnh tính chất màng: Thông qua thay đổi tỉ lệ khí, công suất plasma, áp suất, hoặc tần số RF.

• Độ phủ đồng đều trên diện tích lớn: Nhờ phân bố plasma đồng nhất và điều khiển lưu lượng khí tối ưu.

• Tốc độ lắng đọng cao: So với CVD ở cùng nhiệt độ, do plasma kích hoạt phản ứng mạnh hơn.

• Khả năng tạo màng phức hợp: Ví dụ như SiOxNy, DLC (Diamond-Like Carbon), màng chống phản xạ đa thành phần.

5. Ứng dụng công nghiệp và nghiên cứu

• Ngành quang điện tử: Tạo màng chống phản xạ (ARC) trên tấm pin mặt trời silicon, màng passivation giảm tái tổ hợp bề mặt.

• Vi điện tử và bán dẫn: Lắng đọng màng Si₃N₄, SiO₂ làm lớp cách điện, lớp chắn ẩm hoặc lớp bảo vệ chip.

• MEMS và cảm biến: Phủ màng bảo vệ chống ăn mòn, tăng độ bền cơ học.

• Ngành quang học: Tạo màng phủ chống phản xạ, màng lọc quang phổ.

• Công nghệ y sinh: Phủ lớp DLC hoặc TiN để tăng độ bền và khả năng tương thích sinh học của dụng cụ y tế.
