Quang khắc chùm tia điện tử (Electron Beam Lithography – EBL) là một trong những công nghệ tiên tiến nhất trong lĩnh vực chế tạo vi cấu trúc và nano cấu trúc, được sử dụng rộng rãi trong nghiên cứu khoa học và sản xuất vi mạch hiện đại. EBL là một kỹ thuật “maskless lithography”, tức là không cần mặt nạ, cho phép vẽ trực tiếp các mẫu hình cực nhỏ với độ phân giải ở thang nanomet trên bề mặt vật liệu thông qua việc sử dụng chùm tia electron năng lượng cao. Bài viết này sẽ trình bày chi tiết về nguyên lý hoạt động của EBL, cấu tạo thiết bị, các loại resist, ưu nhược điểm, so sánh với quang khắc truyền thống, ứng dụng trong thực tế và xu hướng phát triển trong tương lai. Đây cũng là một tài liệu chuyên sâu giúp bạn đọc, các nhà nghiên cứu, sinh viên và kỹ sư có cái nhìn toàn diện về loại thiết bị đặc biệt này.
Trước khi đi sâu vào EBL, cần hiểu rõ tại sao công nghệ quang khắc lại đóng vai trò trọng yếu trong ngành công nghiệp bán dẫn. Quang khắc (photolithography) truyền thống sử dụng ánh sáng tử ngoại để tạo mẫu vi cấu trúc trên bề mặt silicon. Tuy nhiên, giới hạn bước sóng ánh sáng khiến cho độ phân giải khó hạ xuống dưới vài chục nanomet. Chính vì vậy, EBL được nghiên cứu và phát triển như một công cụ chế tạo nano với khả năng vượt qua giới hạn nhiễu xạ ánh sáng, mở ra kỷ nguyên mới trong công nghệ vi mạch và vật liệu nano.
Nguyên lý cơ bản của EBL dựa trên việc sử dụng chùm tia electron được phát ra từ súng electron (electron gun), được hội tụ bằng hệ thấu kính điện từ và quét chính xác trên bề mặt lớp cản quang điện tử (electron resist). Khi electron va chạm với resist, chúng gây ra các biến đổi hóa học như phân cắt mạch polymer (scission) hoặc kết mạng (cross-linking), làm thay đổi tính hòa tan của resist trong dung dịch tráng rửa. Sau khi quá trình ghi mẫu hoàn tất, mẫu sẽ được đem đi tráng rửa để loại bỏ phần resist đã bị biến đổi, từ đó để lộ ra các vùng hoa văn mong muốn. Các bước tiếp theo có thể bao gồm khắc plasma (etching), bốc bay vật liệu (lift-off) hoặc phủ lớp mỏng nhằm tạo ra cấu trúc cuối cùng.
Cấu tạo của hệ thiết bị quang khắc chùm tia điện tử bao gồm nhiều thành phần then chốt: nguồn phát electron (thường dùng cathode nhiệt hoặc nguồn phát trường FE – field emission source), hệ thấu kính điện từ dùng để hội tụ và định hướng chùm electron, hệ thống quét và điều khiển chùm tia, buồng chân không cao nhằm giảm tán xạ electron, bàn dịch chuyển mẫu có độ chính xác cao, và hệ thống xử lý dữ liệu điều khiển quá trình ghi mẫu. Nhờ sự phối hợp đồng bộ của các bộ phận này, hệ EBL có thể đạt độ chính xác trong phạm vi vài nanomet, vượt trội so với các kỹ thuật chế tạo khác.
Một thành phần quan trọng khác trong EBL chính là vật liệu resist. Trong số đó, PMMA (Polymethyl methacrylate) là resist phổ biến nhất, hoạt động theo cơ chế phân cắt mạch polymer dưới tác động của electron, giúp dễ dàng rửa trôi phần đã chiếu xạ. Ngoài ra còn có HSQ (Hydrogen silsesquioxane) – một loại resist vô cơ hoạt động theo cơ chế kết mạng, tạo mẫu bền vững và chịu khắc tốt, thích hợp cho các ứng dụng cần độ chính xác cao. Tùy theo mục tiêu nghiên cứu và ứng dụng cụ thể, người dùng sẽ lựa chọn loại resist phù hợp để tối ưu quy trình chế tạo.
So với quang khắc truyền thống, quang khắc chùm tia điện tử có nhiều ưu điểm vượt trội. Thứ nhất là độ phân giải cực cao, có thể xuống tới mức 5–10 nm, trong khi photolithography với ánh sáng tử ngoại sâu (DUV) bị giới hạn ở khoảng 50–100 nm, và thậm chí EUV lithography với bước sóng 13.5 nm cũng đang gặp nhiều thách thức về chi phí và sản xuất hàng loạt. Thứ hai, EBL là công nghệ không cần mặt nạ (maskless), nghĩa là hoa văn có thể được thay đổi linh hoạt thông qua phần mềm, không tốn kém thời gian và chi phí chế tạo mask như trong photolithography. Thứ ba, EBL rất phù hợp để tạo các mẫu tùy chỉnh phức tạp hoặc sản xuất số lượng nhỏ, đặc biệt trong nghiên cứu khoa học và chế tạo nguyên mẫu. Tuy nhiên, nhược điểm lớn nhất của EBL là tốc độ chậm, vì chùm electron phải quét tuần tự từng điểm trên bề mặt, khiến cho việc chế tạo các mẫu diện tích lớn trở nên mất nhiều thời gian. Ngoài ra, chi phí đầu tư thiết bị cũng cao và yêu cầu vận hành trong điều kiện phòng sạch nghiêm ngặt.
Để dễ hình dung, ta có thể xem EBL như một chiếc “bút viết nano” sử dụng electron thay cho ánh sáng. Nếu photolithography giống như dùng một “khuôn in” để in hàng loạt mẫu giống nhau, thì EBL lại giống như việc khắc thủ công với độ chính xác cực cao. Chính vì vậy, EBL thường được dùng để tạo ra các cấu trúc nano độc đáo mà photolithography không thể thực hiện.
Ứng dụng trong chế tạo vi mạch: EBL được dùng để viết các mẫu điện cực siêu nhỏ cho transistor thế hệ mới, đặc biệt trong các phòng thí nghiệm nghiên cứu bán dẫn. Các transistor ở mức vài nanomet chỉ có thể được nghiên cứu và thử nghiệm nhờ khả năng ghi mẫu chính xác của EBL. Điều này giúp các nhà khoa học kiểm chứng các ý tưởng mới trước khi chuyển sang công nghệ sản xuất hàng loạt bằng photolithography.
Ứng dụng trong chế tạo siêu vật liệu (metamaterials): EBL được sử dụng để tạo ra các mạng lưới kim loại nano với cấu trúc kỳ dị, cho phép kiểm soát ánh sáng ở mức nano. Các siêu vật liệu này có thể bẻ cong ánh sáng, tạo ra hiệu ứng tàng hình quang học, hoặc chế tạo ống dẫn sóng quang tử siêu nhỏ.

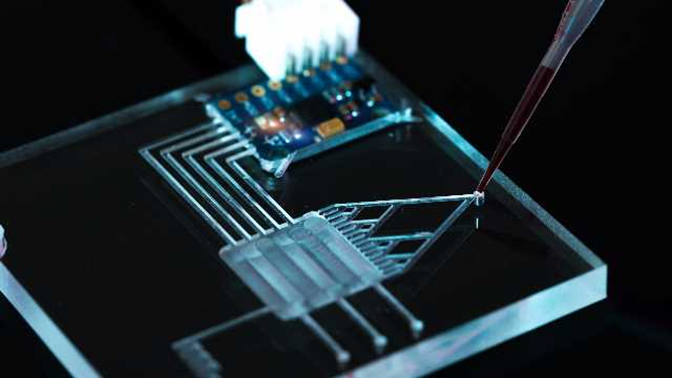

Ứng dụng trong cảm biến sinh học nano: Một trong những hướng nghiên cứu nổi bật hiện nay là dùng EBL để tạo ra các điện cực nano hoặc các cấu trúc plasmonic giúp tăng cường tín hiệu trong phát hiện phân tử sinh học. Ví dụ, các chip cảm biến DNA hoặc protein có thể đạt độ nhạy cao nhờ cấu trúc nano được tạo ra bằng EBL.

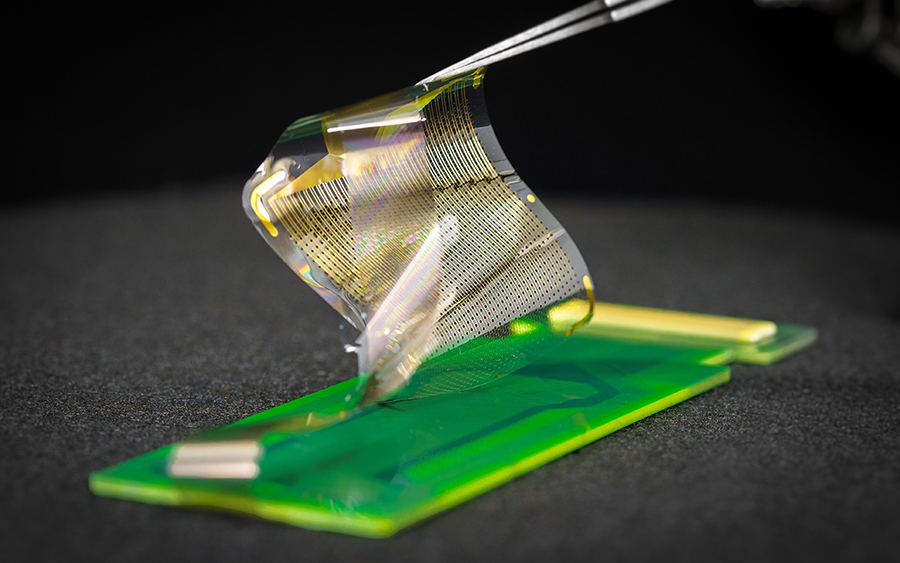

Ứng dụng trong quang học và plasmonics: EBL cho phép tạo ra các khe hẹp nano, mạng khe nhiễu xạ hoặc anten nano kim loại. Những cấu trúc này được ứng dụng trong phát triển nguồn sáng nano, laser plasmonic, hoặc các linh kiện trong quang học tích hợp.
Ứng dụng trong vật lý lượng tử: Trong các nghiên cứu về máy tính lượng tử và điện tử spin, EBL được dùng để chế tạo các chấm lượng tử (quantum dot), dây nano (nanowire), hoặc mạch siêu dẫn phức tạp. Các thiết bị lượng tử đòi hỏi độ chính xác cực cao về hình học, và EBL là công cụ duy nhất có thể đáp ứng ở giai đoạn nghiên cứu ban đầu.
Bên cạnh đó, EBL còn được sử dụng để tạo khuôn cho công nghệ nanoimprint lithography (NIL). Trong phương pháp này, EBL khắc mẫu ban đầu trên một tấm nền nhỏ, sau đó mẫu này sẽ được dùng làm khuôn để nhân bản hàng loạt bằng kỹ thuật in nano. Đây là cách để dung hòa giữa ưu điểm phân giải cao của EBL và tốc độ, chi phí thấp của các công nghệ in ấn hàng loạt.
Các hãng sản xuất thiết bị EBL nổi tiếng trên thế giới bao gồm Raith (Đức), JEOL (Nhật Bản), Vistec (Đức), Crestec (Nhật Bản). Mỗi hãng đều có thế mạnh riêng, ví dụ Raith chuyên về các hệ EBL dành cho nghiên cứu học thuật với độ phân giải cực cao, trong khi JEOL tích hợp EBL vào hệ kính hiển vi điện tử quét (SEM) để tạo thành các trạm chế tạo đa năng. Giá của một hệ EBL thường từ vài triệu đến hàng chục triệu USD, đòi hỏi phòng sạch và đội ngũ vận hành chuyên nghiệp.
Về xu hướng tương lai, EBL vẫn giữ vai trò quan trọng trong nghiên cứu cơ bản và chế tạo nguyên mẫu. Trong công nghiệp bán dẫn, EBL khó có thể thay thế photolithography trong sản xuất hàng loạt do hạn chế về tốc độ, nhưng nó đóng vai trò thiết yếu trong việc phát triển công nghệ mới, thử nghiệm transistor thế hệ tiếp theo và tạo mẫu khuôn ban đầu cho các kỹ thuật nhân bản. Ngoài ra, với sự phát triển của công nghệ điện toán lượng tử, cảm biến nano, siêu vật liệu và quang học tích hợp, nhu cầu sử dụng EBL ngày càng tăng. Các nghiên cứu cũng đang tập trung vào việc phát triển resist nhạy hơn, hệ quét electron song song để tăng tốc độ ghi mẫu, và tích hợp trí tuệ nhân tạo vào tối ưu quá trình quang khắc.
Khi nhìn lại, có thể thấy EBL đã, đang và sẽ tiếp tục là một trong những công cụ mạnh mẽ nhất trong lĩnh vực chế tạo nano. Từ việc tạo ra các mạch điện siêu nhỏ, cấu trúc quang tử phức tạp cho tới cảm biến sinh học thế hệ mới, EBL luôn chứng minh vai trò không thể thay thế của mình. Tuy nhiên, việc triển khai rộng rãi vẫn phụ thuộc vào chi phí, tốc độ và khả năng tự động hóa. Chính vì thế, EBL thường song hành cùng photolithography và các công nghệ chế tạo khác, tạo nên một hệ sinh thái hoàn chỉnh phục vụ cả nghiên cứu và công nghiệp.
Tóm lại, quang khắc chùm tia điện tử là công nghệ chế tạo nano có độ phân giải cao nhất hiện nay, cho phép tạo ra các cấu trúc độc đáo mà không một phương pháp nào khác có thể đạt được. Dù tồn tại những hạn chế về chi phí và tốc độ, EBL vẫn là công cụ không thể thiếu trong nghiên cứu và phát triển công nghệ vi mạch, vật liệu nano và các thiết bị quang tử. Với sự tiến bộ của khoa học kỹ thuật, chúng ta có thể kỳ vọng EBL sẽ ngày càng phát huy vai trò trong các lĩnh vực mới như máy tính lượng tử, cảm biến nano, siêu vật liệu, và sản xuất bán dẫn thế hệ tiếp theo.
