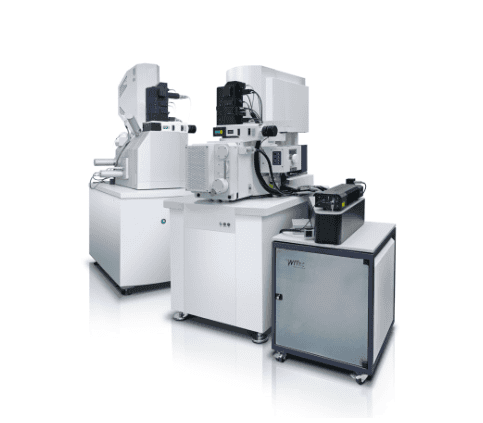

Kính hiển vi RISE kết hợp tất cả các tính năng độc lập của SEM và kính hiển vi đồng tiêu Raman alpha300 trong một thiết bị:
Kỹ thuật RISE Technique
Đối với kính hiển vi RISE, các mẫu được tự động chuyển từ vị trí đo này sang vị trí đo khác trong buồng chân không của SEM, hợp lý hóa quy trình làm việc và cải thiện đáng kể tính tiện lợi của thiết bị.
Kính hiển vi điện tử quét SEM được tích hợp kỹ thuật phân tích đa dạng với nhiều tính năng. Với RISE, tính chất hoá học của đa số các hợp chất phân tử đều có thể tái cấu trúc qua hình ảnh.
Application examples
Raman-SEM image overlay of a hamster brain tissue sample.
Color-coded Raman image parameters: Green: White brain matter; Red: Gray brain matter;
100 µm x 100 µm, 300 x 300 pixels = 90,000 spectra, 50 ms integration time per spectrum.
Raman-SEM image overlay of a GaAs semiconductor sample.
Color-coded Raman image parameters: Yellow: Gold substrate; Red: GaAs; Blue: Residues from production;
50 µm x 50 µm, 300 x 300 pixels = 90,000 spectra, 34 ms integartion time per spectrum.
Raman-SEM image overlay of a PMMA-PS polymer blend- Color-coded Raman image parameters:
Green: Polystyrene; Red: Polymethyl methacrylate.
RISE Microscopy and EDX analysis of a geological sample. Left: Overlaid SEM-EDX image:
Three different element groups can be distinguished (Orange: Si, O; Purple: Si, Al, Fe, Ca; Green: Na).
Middle: The Raman-SEM image overlay of the same sample area shows the distribution of the molecular compounds. Right: Corresponding Raman spectra.
